200A Batterietrennrelais

Description

Batterietrennrelais der Marke Audiobus, Modell ZR4P12200A, für den Einbau in Wohnmobilen, Wohnmobilen, Allradfahrzeugen und Booten.Es entspricht dem Modell RL/180-12 der Marke Nagares, jedoch für 200 A statt 180 A.

Es muss zwischen der Haupt- und der Sekundärbatterie installiert werden, um diese zu isolieren, wenn der Motor nicht läuft, und um zu verhindern, dass die Hauptbatterie aufgrund des Verbrauchs in der Hilfsbatterie entladen wird.

Eigenschaften

200 Ein Nominal gültig für moderne Generatoren
Für 12V-Anlagen
Abmessungen 45x45x60mm
Wenn der Motor des Fahrzeugs in Betrieb ist, kann beim Empfangen des aus dem Generator kommenden D+-Signals oder des Schlüsselkontakts des Fahrzeugs der aus dem Generator kommende Strom passieren, der die Sekundärbatterie auflädt
Wenn das Fahrzeug angehalten wird, trennen Sie die Sekundärbatterie von der Hauptbatterie, indem Sie kein D+-Signal vom Generator oder Kontakt empfangen, wodurch die Entladung der Hauptbatterie vermieden wird.
Herstellercode: ZR4P12200A

Einbaudetails:

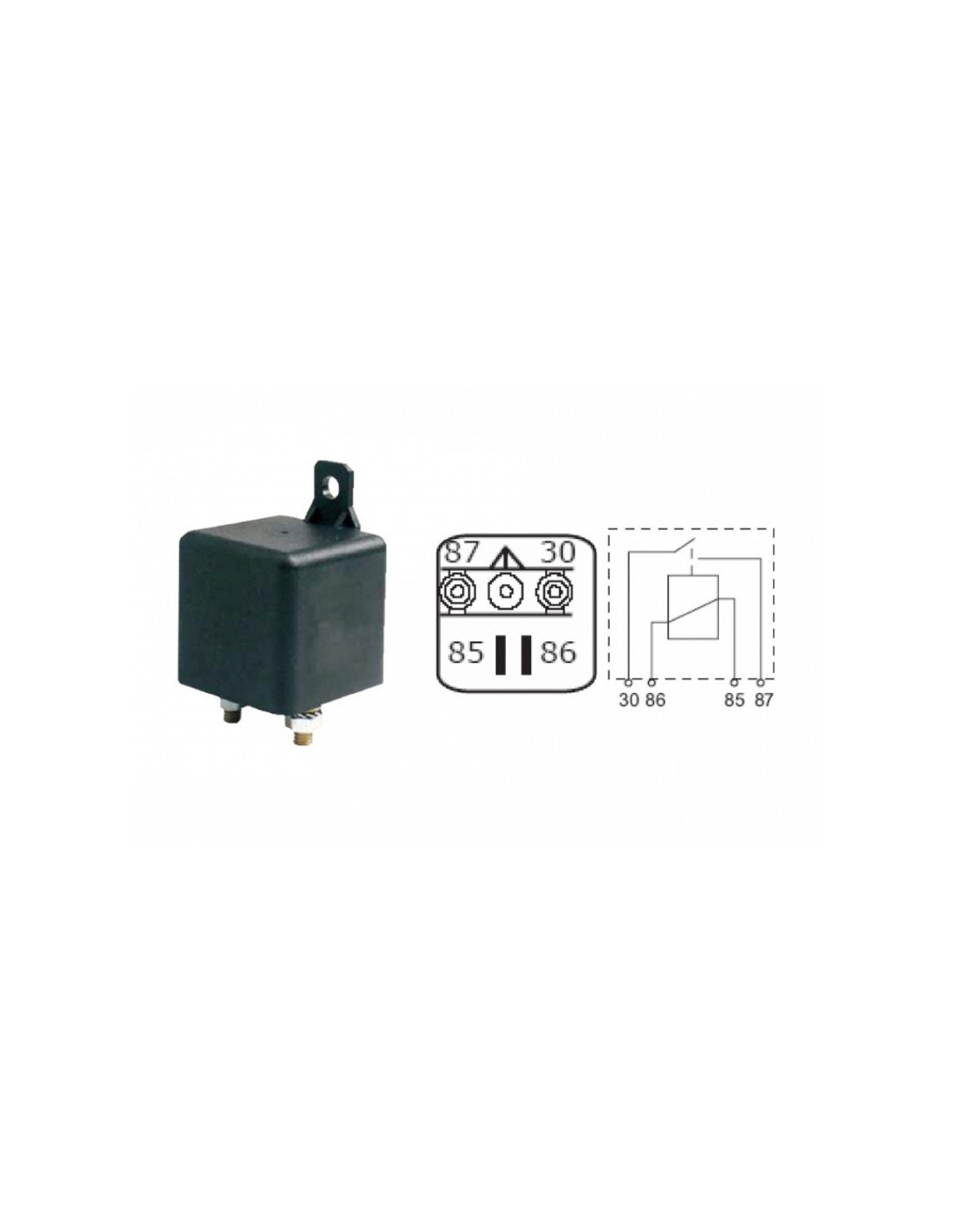

Es wird zwischen den Haupt- und Sekundärbatterien, die die + beider Batterien mit den Anschlüssen 30 und 87 des Relais verbinden, durchschnitten.
Zwischen dem Relais und den + Anschlüssen der beiden Batterien ist es ratsam, einen Sicherungstyp Midi von 60-90A einzuschalten.
Das Relais ist mit dem negativen (Automasse) Faston 86 und D+, dem vom Generator kommenden Signal oder dem Schlüsselkontakt des Fahrzeugs mit dem Faston 87 zu verbinden.
